WD My Cloud Pro PR4100 實戰報告 輕鬆建立 32TB 影像私有雲


磁碟資料分享與備份,已經是數位影像工作者不可忽視的必備資產,以往我們使用的傳統RAID磁碟陣列,已經無法滿足網路雲端世代的隨存隨選工作需求。是時候改變一切了!這回筆者特別使用威騰電子WD My Cloud Pro PR4100,架構一組專業級的私有雲與備份環境,並實際檢驗其運用效能與功能便利性。

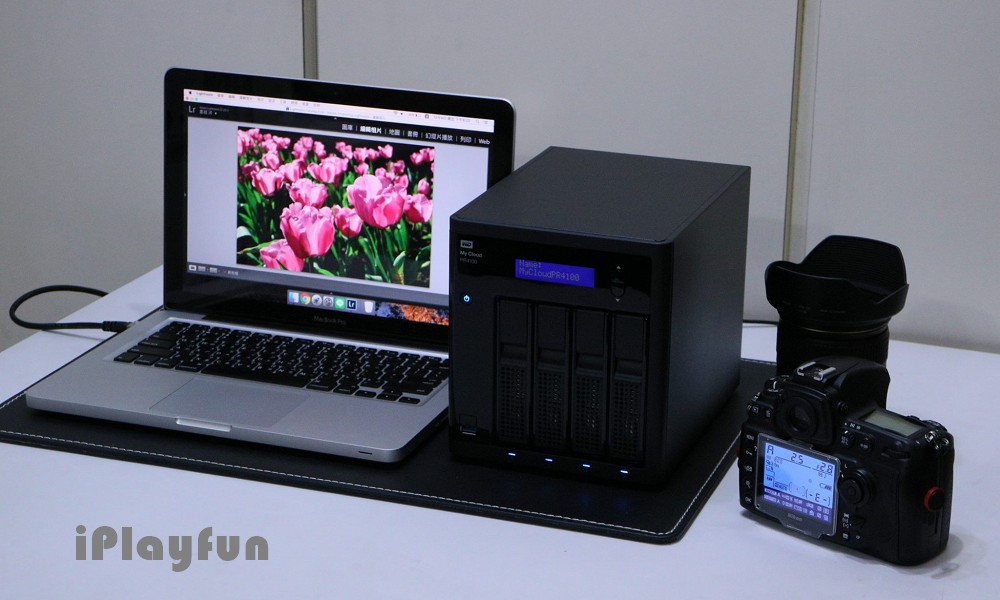

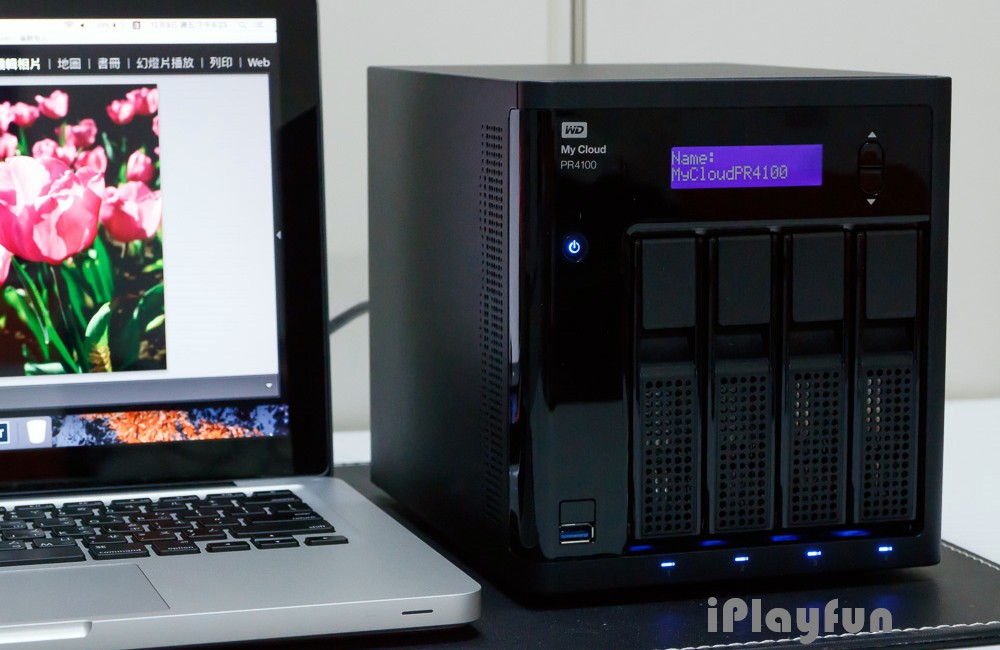

►My Cloud Pro PR4100外型方正,深黑色機殼搭配藍色LED顯示螢幕與燈號,整體感覺略顯帥氣。

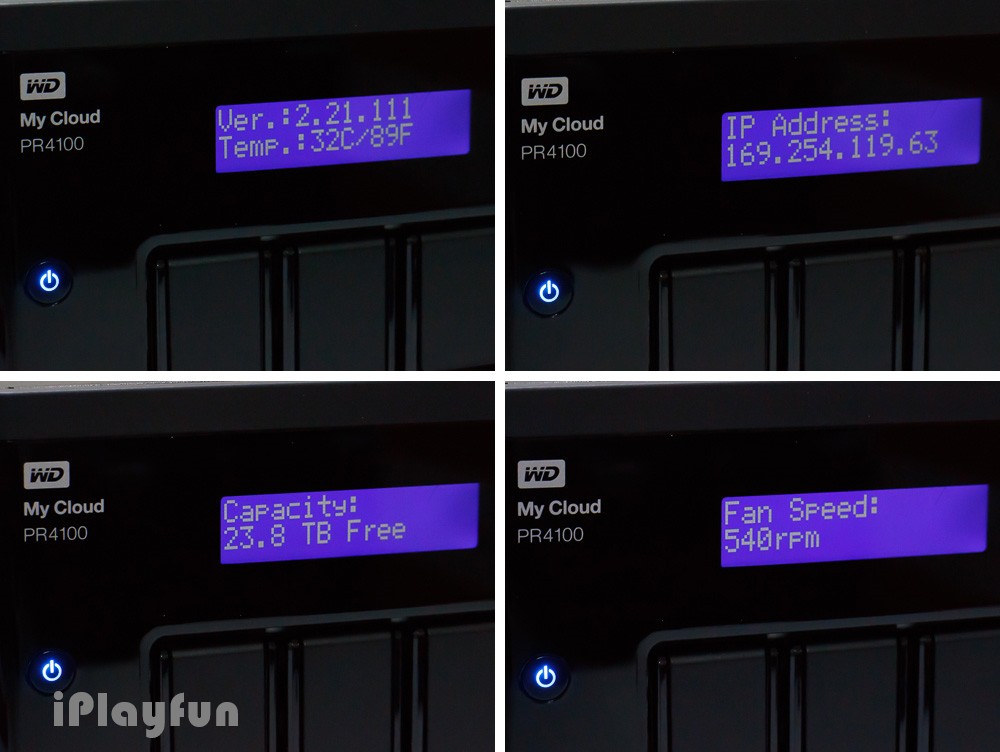

►藍色LED顯示螢幕可即時切換不同系統資訊,包括溫度監控、可用容量與網路磁碟機IP位置.....等等。

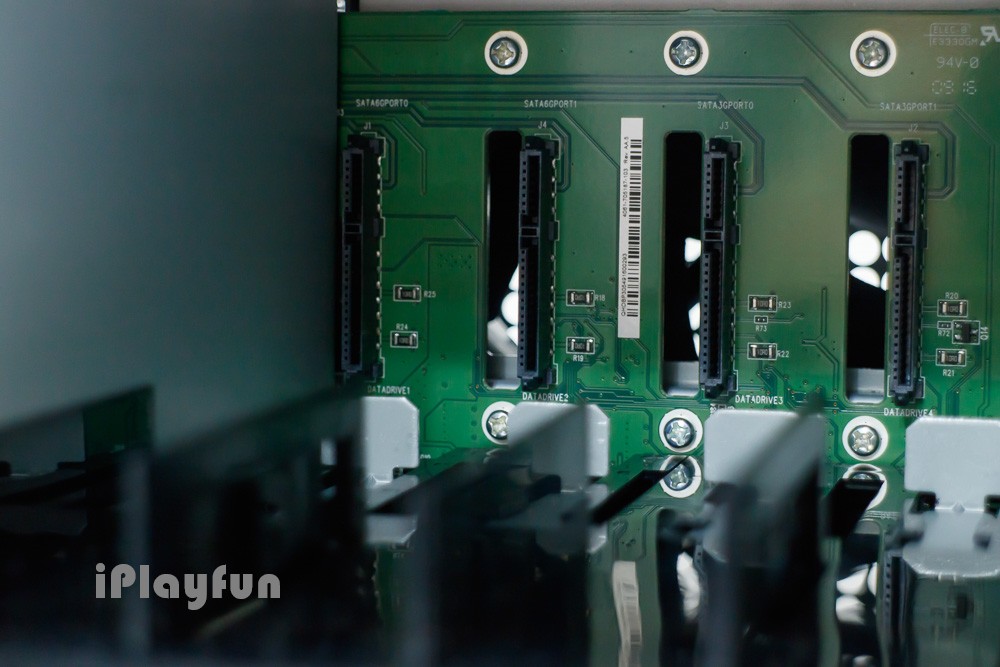

►My Cloud Pro PR4100內建四組3.5吋磁碟機SATA 3插槽,目前單一插槽最高支援至8TB容量之S-ATA磁碟,因此最高能使用多達將近32TB儲存空間,當然這必須取決於使用者設定的RAID磁碟陣列模式。

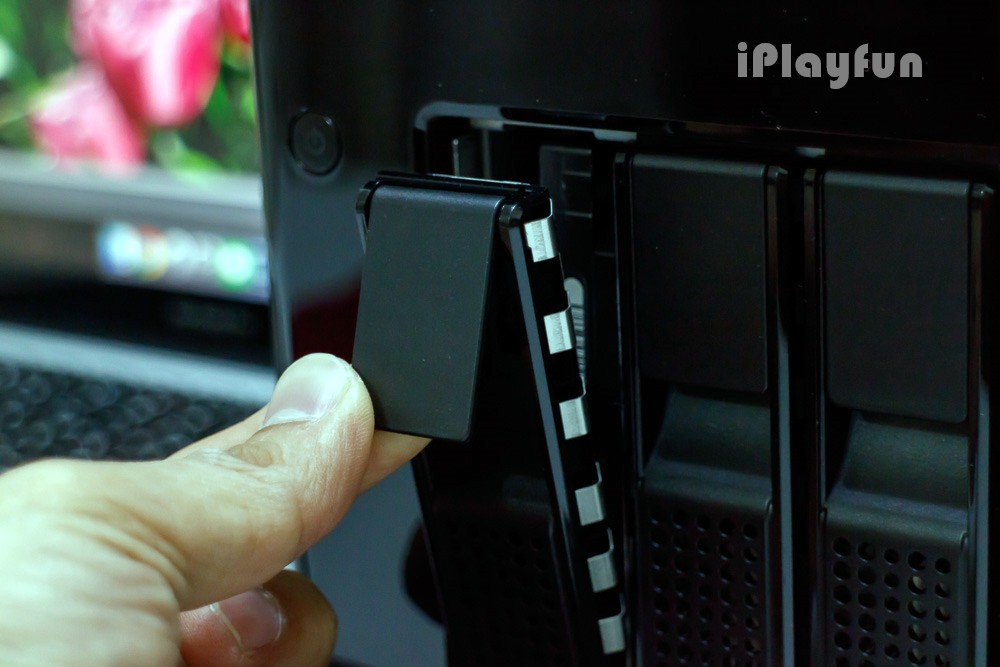

►首先,將My Cloud Pro PR4100磁碟機槽門拉開,以便安裝四顆3.5吋的WD RED 8TB紅標NAS專用磁碟。

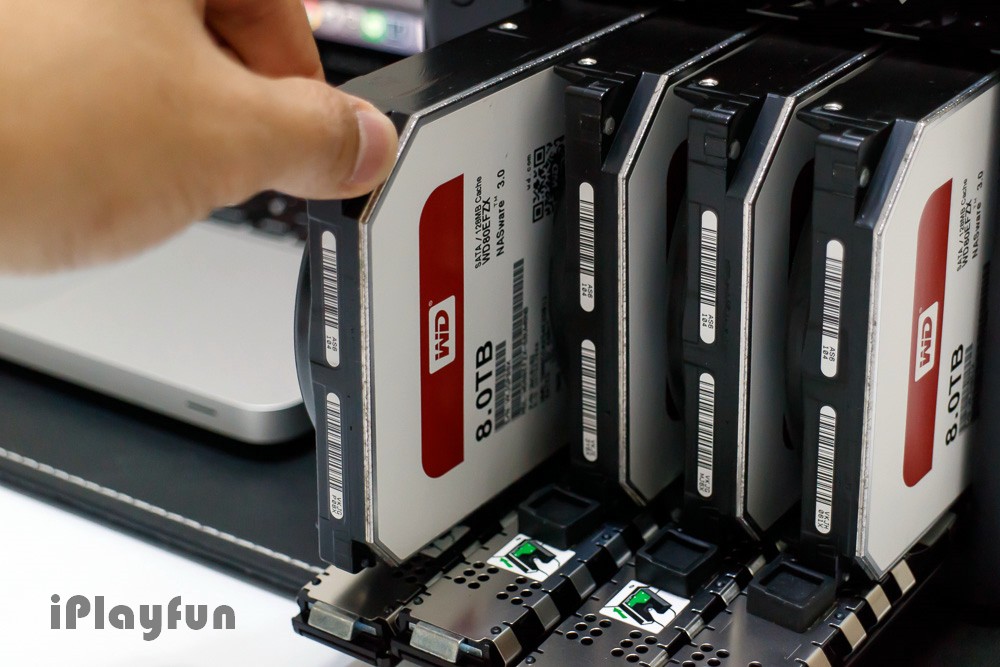

安裝過程十分簡單,只需順勢輕輕推入磁碟並鎖上磁碟機槽門,即完成初步安裝。

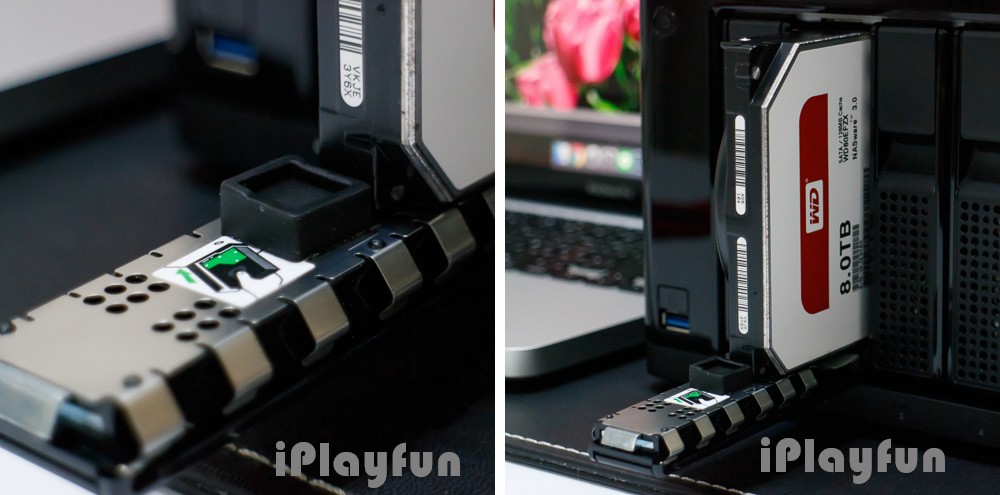

►My Cloud Pro PR4100磁碟機槽門內側設有橡膠止滑擋塊,可防止磁碟機在抽出時不慎滑落。

由於My Cloud Pro PR4100主打NAS與網路磁碟功能,加上無法使用一般USB線材來連接電腦,所以必須讓My Cloud Pro PR4100加入環境所處的網路,才能進入下一步設定。My Cloud Pro PR4100配備兩組乙太網路連接埠,因此只需將家中Wi-Fi無線、有線路由分享器的區域網路連接埠(LAN),透過RJ45網路線將兩者連接起來,My Cloud Pro PR4100就能自動加入所處的私人網路環境。

當然,也可以選擇不透過網路分享器之離線方式,直接使用RJ45網路線連接電腦的乙太網路連接埠,同樣也能判讀為網路磁碟機。一切準備就緒後,接上電源線,按下電源開關啟動My Cloud Pro PR4100,稍等檢測運轉約三分鐘左右,待四組藍色LED指示燈不再閃爍,即準備好進入設定步驟。

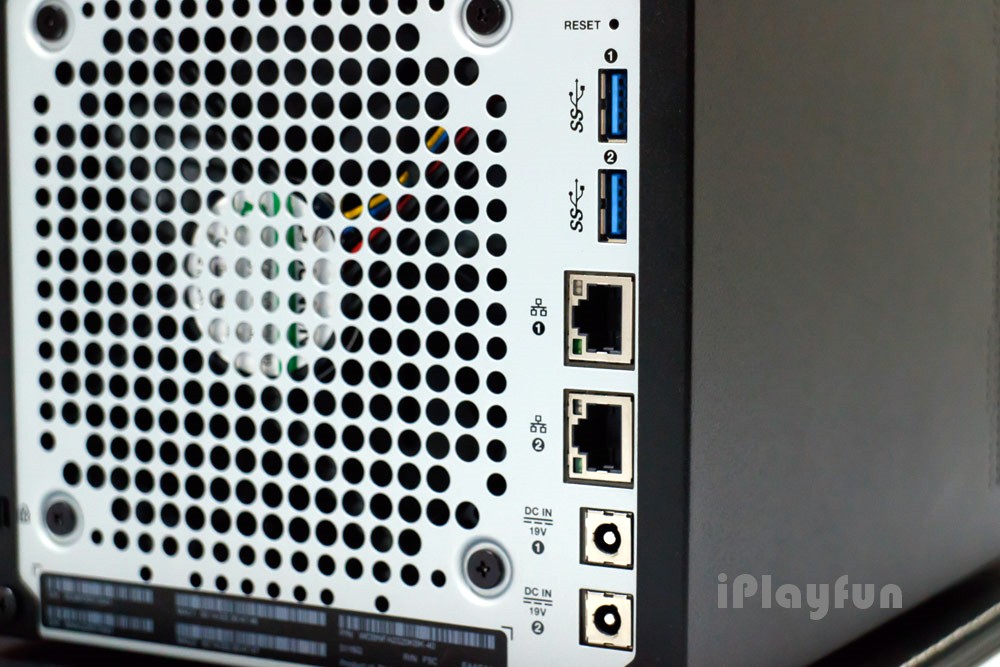

►My Cloud Pro PR4100具備兩組USB 3.0(用於擴充外接磁碟機,僅支援NTFS、FAT32與蘋果HFS+J格式)、兩組乙太網路連接埠、兩組電源輸入(可併用UPS不斷電系統)。

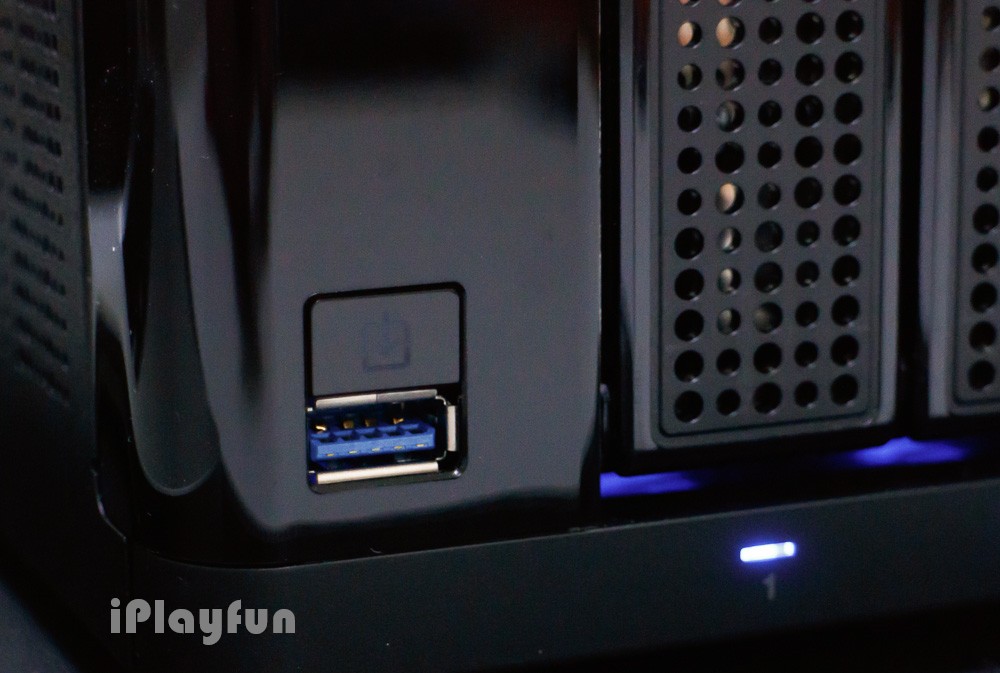

►機殼前方USB 3.0可連接相機、攝影機.....等裝置,只要按下傳輸鍵即可直接備份照片、影音檔案。

要開始設定My Cloud Pro PR4100,得使用位於同一個區域網路的桌上型電腦、筆記型電腦,方可搜尋得到My Cloud Pro PR4100。日後想使用異端網路連線存取的話,則要預先綁定一組雲端帳號才行。


►打開慣用的瀏覽器,輸入http://mycloud.com/setup網址,開始搜尋My Cloud Pro PR4100所在的網路位置。找到My Cloud Pro PR4100之後,要先設定選用的RAID磁碟陣列與儲存模式。

My Cloud Pro PR4100於四顆8TB磁碟環境,支援的儲存模式如下:

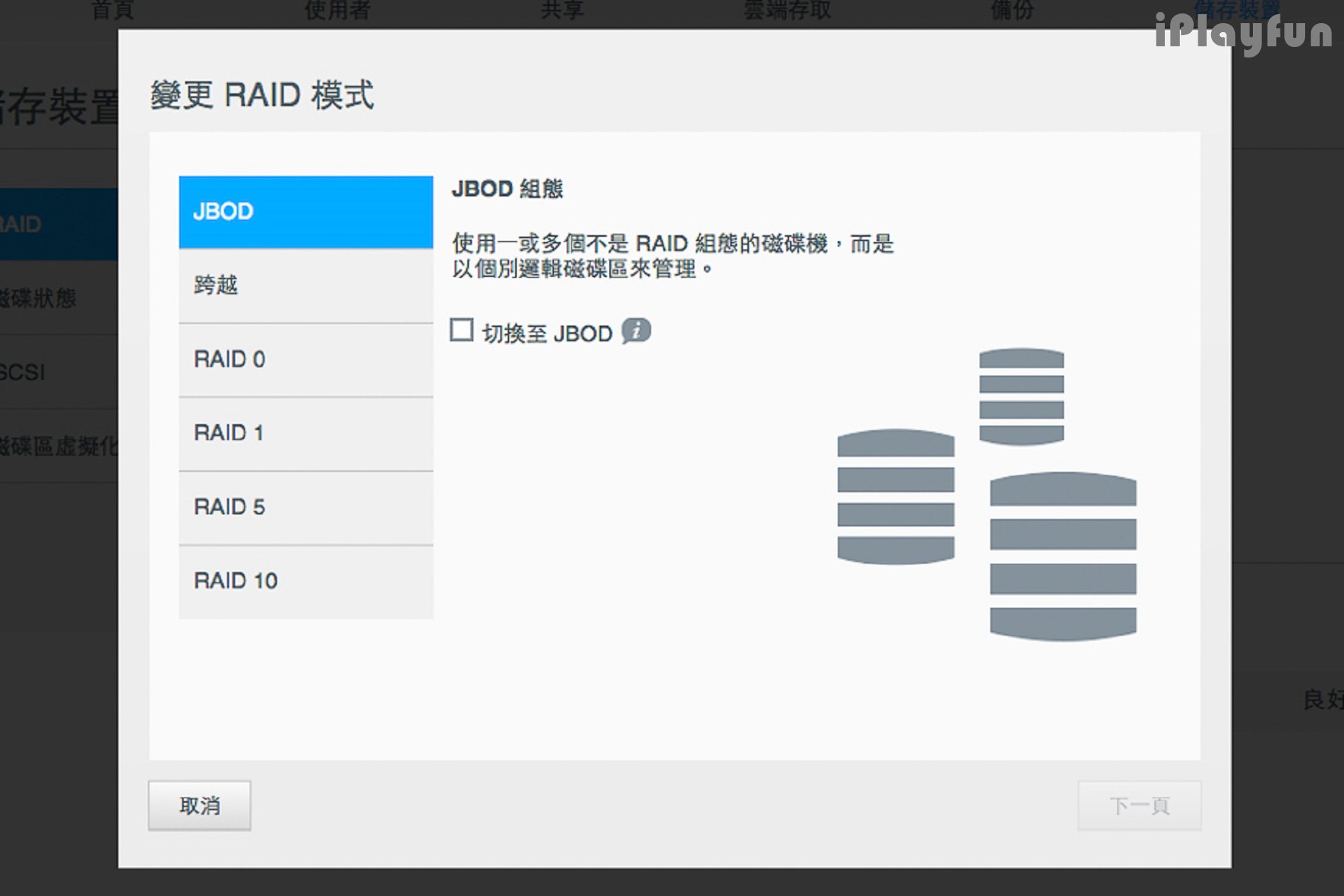

JBOD:將四顆磁碟個別分開存放管理,是最傳統保守的方式。(可用空間約32TB)

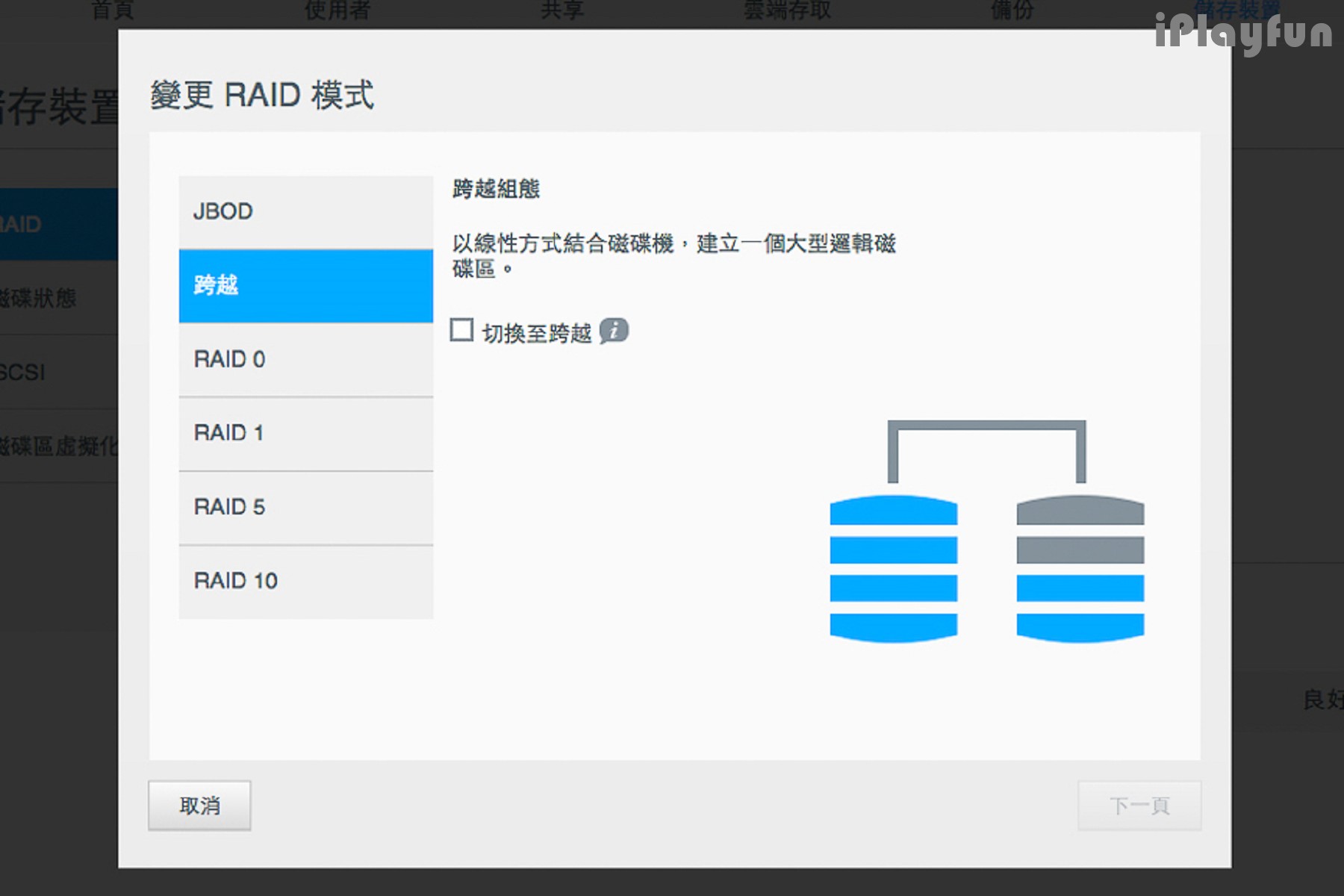

►跨越:將四顆磁碟以線性串連在一起,成為單一磁碟,但不具備資料重建功用。(可用空間約32TB)

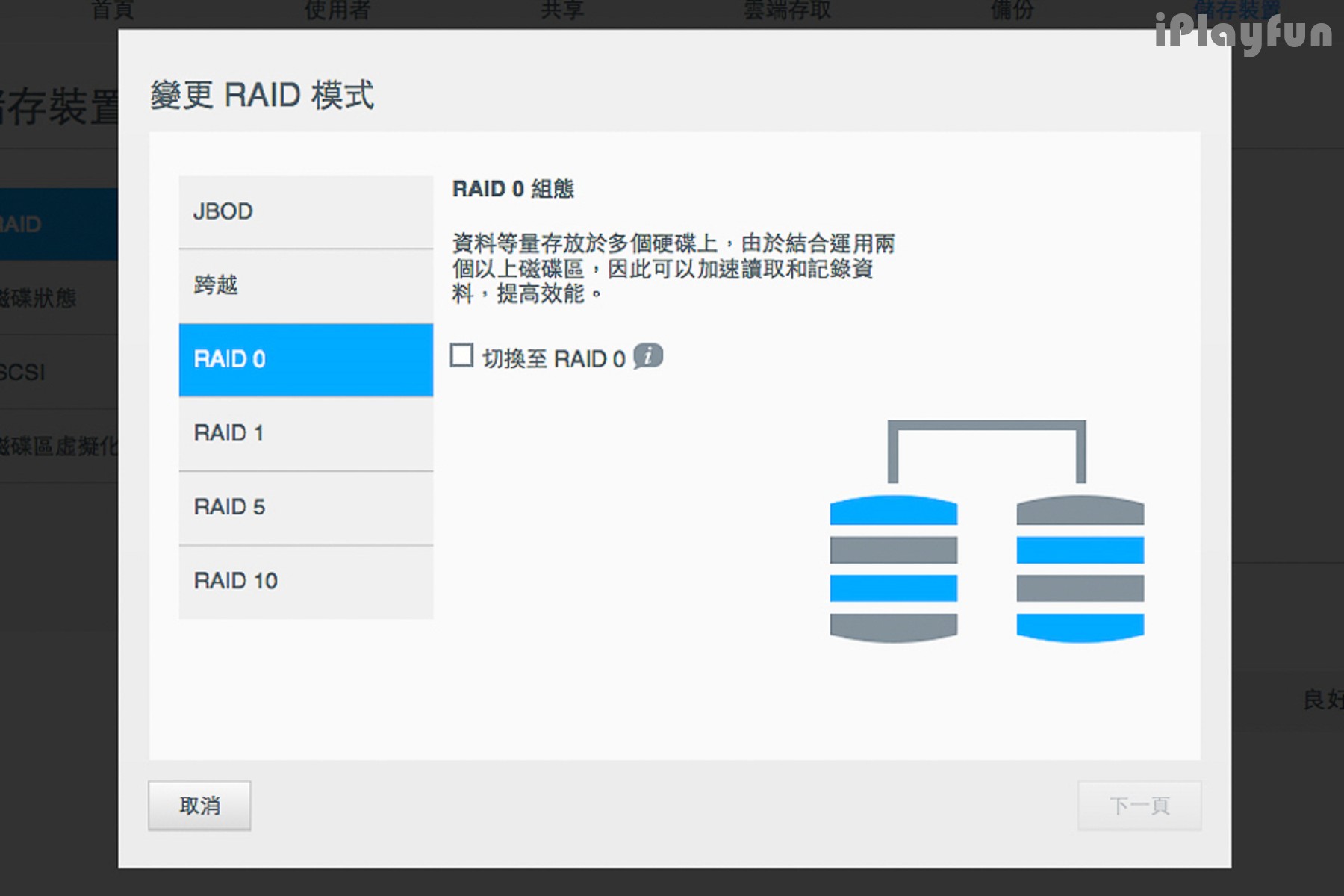

►RAID 0磁碟陣列:資料平均分散於四顆磁碟,大幅提高磁碟讀寫運作效能,但其中一顆硬碟故障便難以挽救,不具備資料重建特性。(可用空間約32TB)

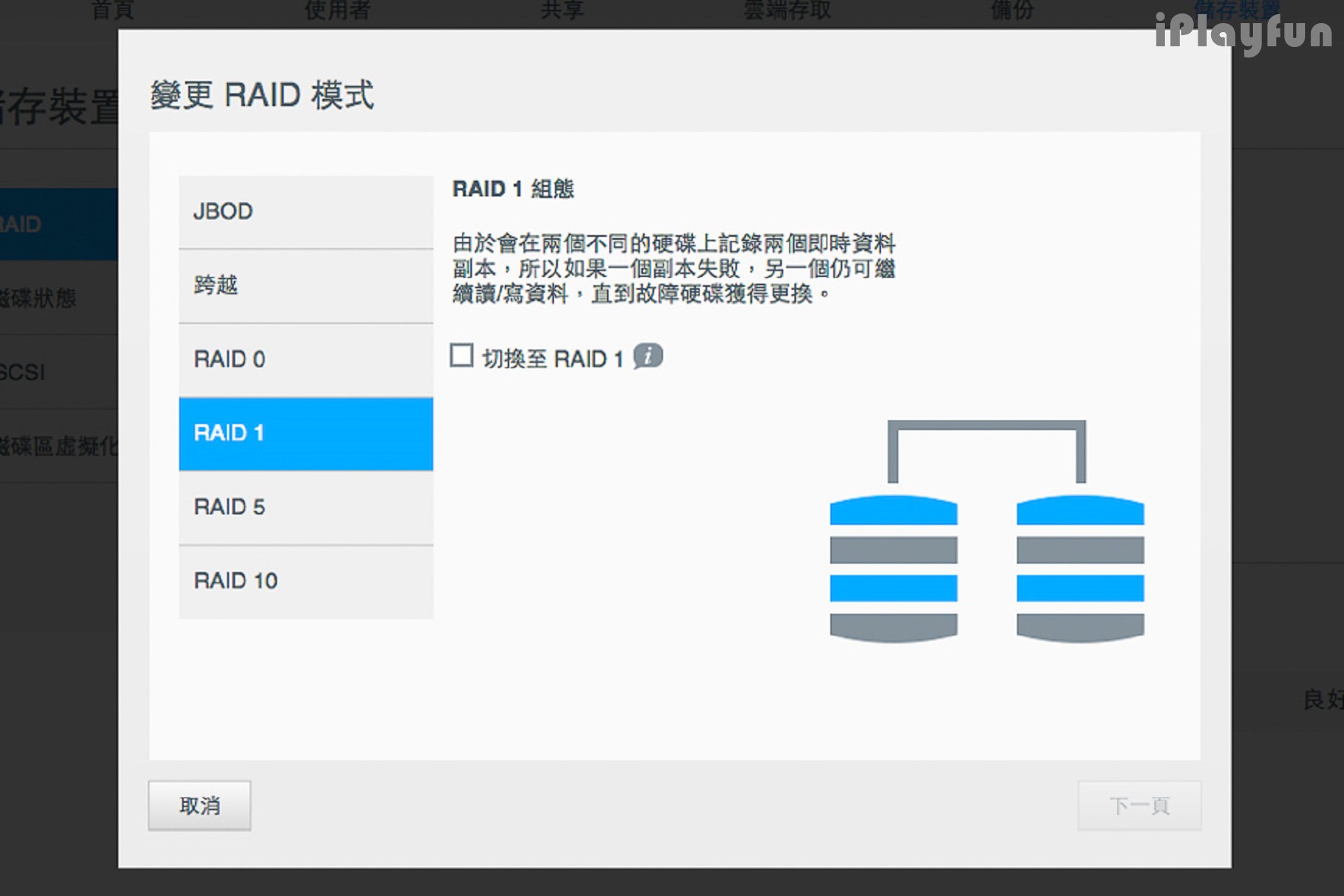

►RAID 1磁碟陣列:資料以鏡射方式儲存於不同磁碟,具備資料重建特性,但實際可用容量最少,不推薦使用。(可用空間約8TB,兩顆磁碟閒置)

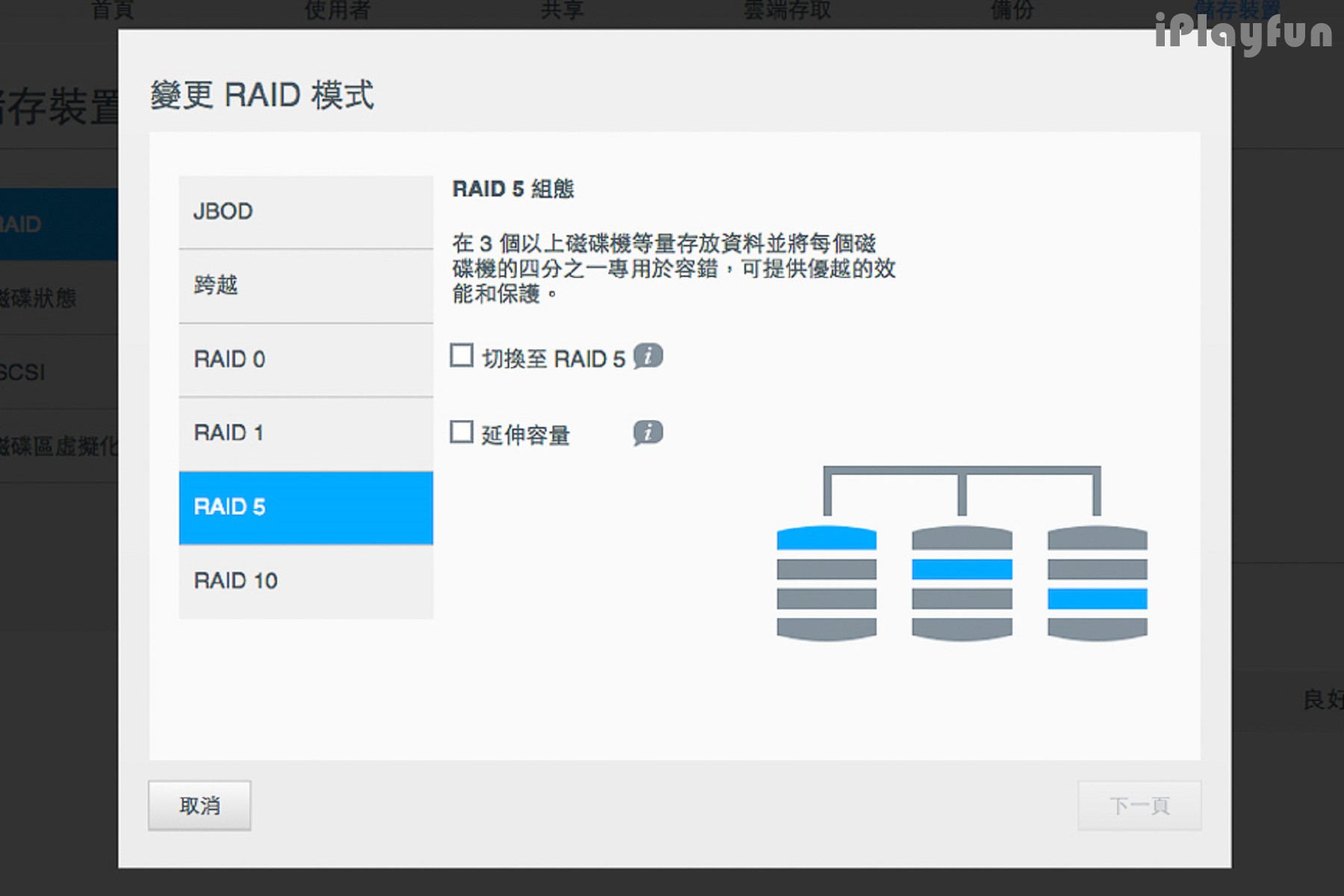

RAID 5磁碟陣列:適合三顆磁碟(含)以上使用的磁碟陣列模式,每顆磁碟的四分一容量編配為容錯用途,具有良好的資料重建特性。(可用空間約24TB)

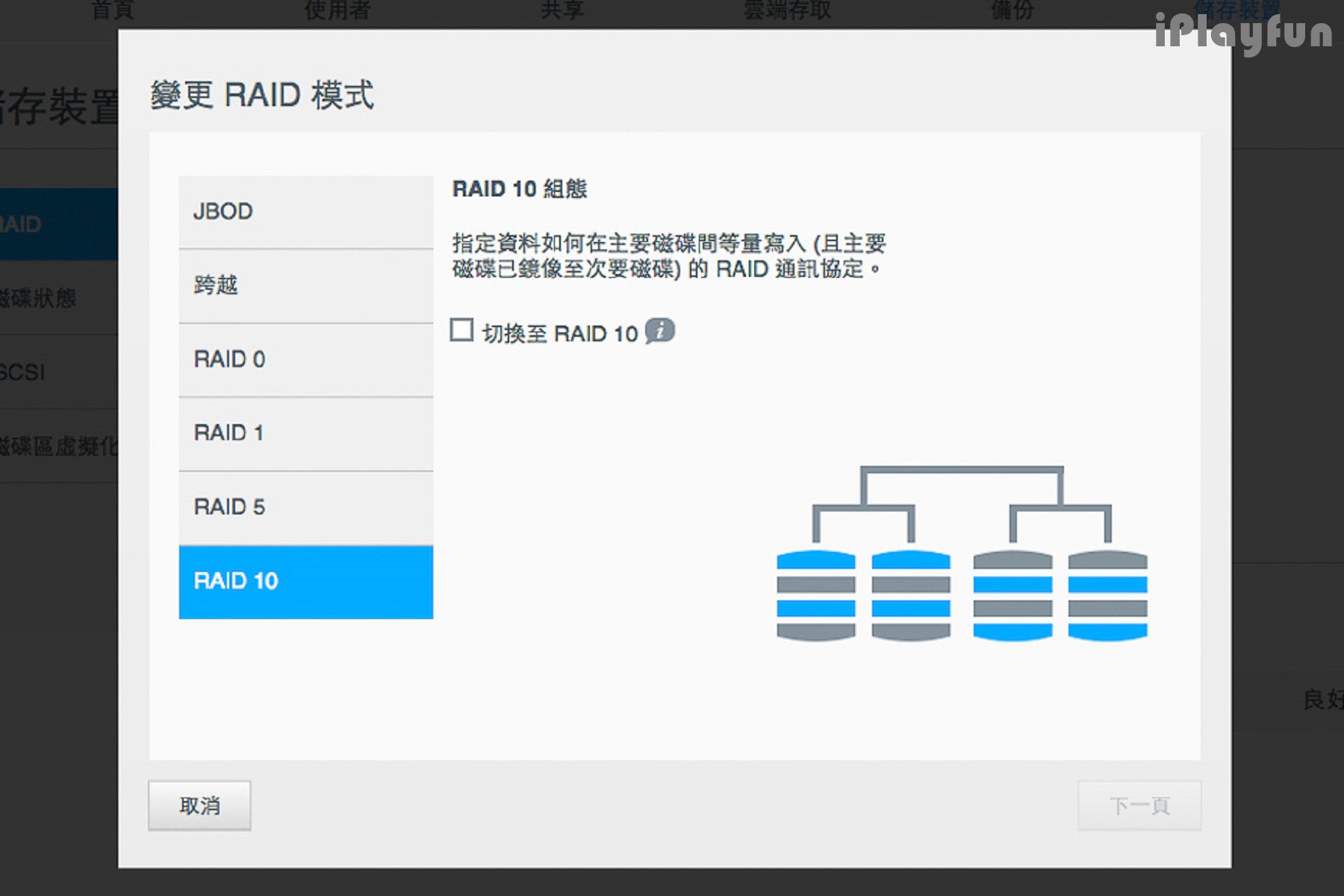

►RAID 10磁碟陣列:適合四顆磁碟(含)以上使用的磁碟陣列模式,兼具高效能與高容錯特性,但實際可用儲存空間只有總量的一半。(可用空間約16TB)

設定好想用的RAID磁碟陣列模式之後,系統便會將磁碟全部格式化並自動重建系統。切記,一但選定RAID磁碟陣列模式並執行完畢,若要重新選定RAID磁碟陣列模式,所有既存資料也會全部消失,這點要特別留意!

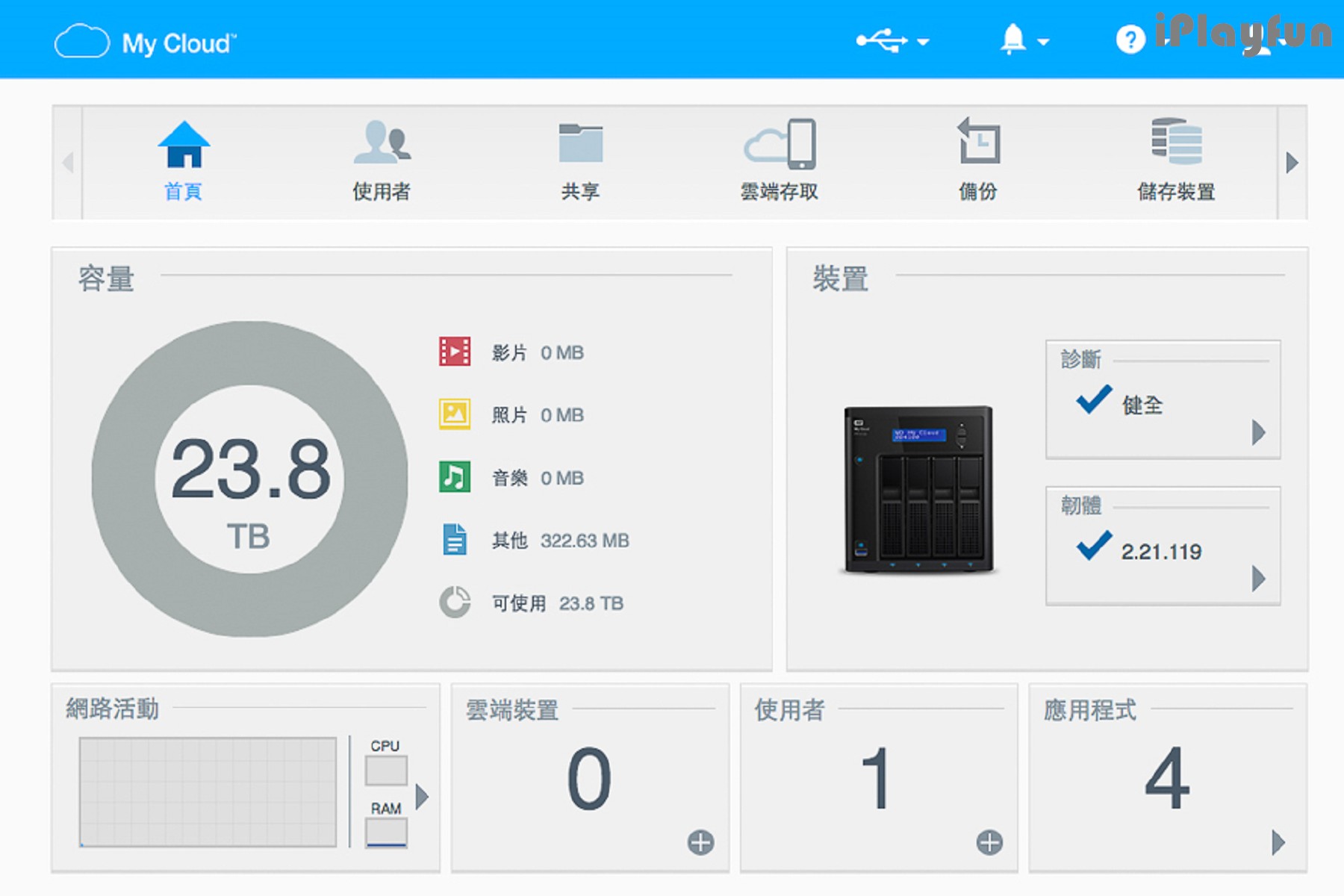

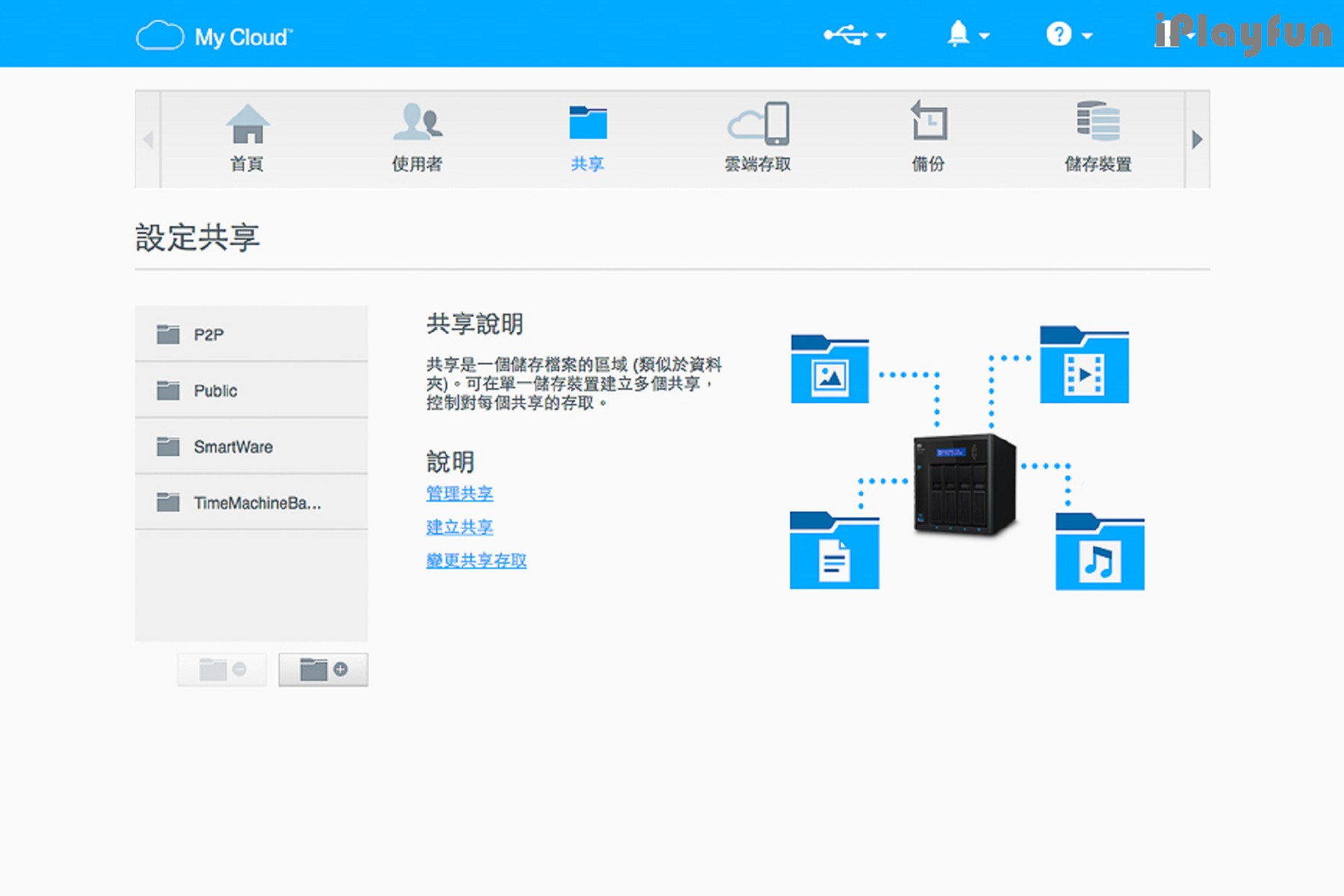

準備完畢後,可在Windows或Mac作業系統中,以新增網路磁碟機或連線資料夾的方式,輸入My Cloud Pro PR4100的IP位置與預設Admin帳密,完成建立網路磁碟機。當然,為了確保資料隱私,可自行分配不同使用者帳號的資料夾存取權限。

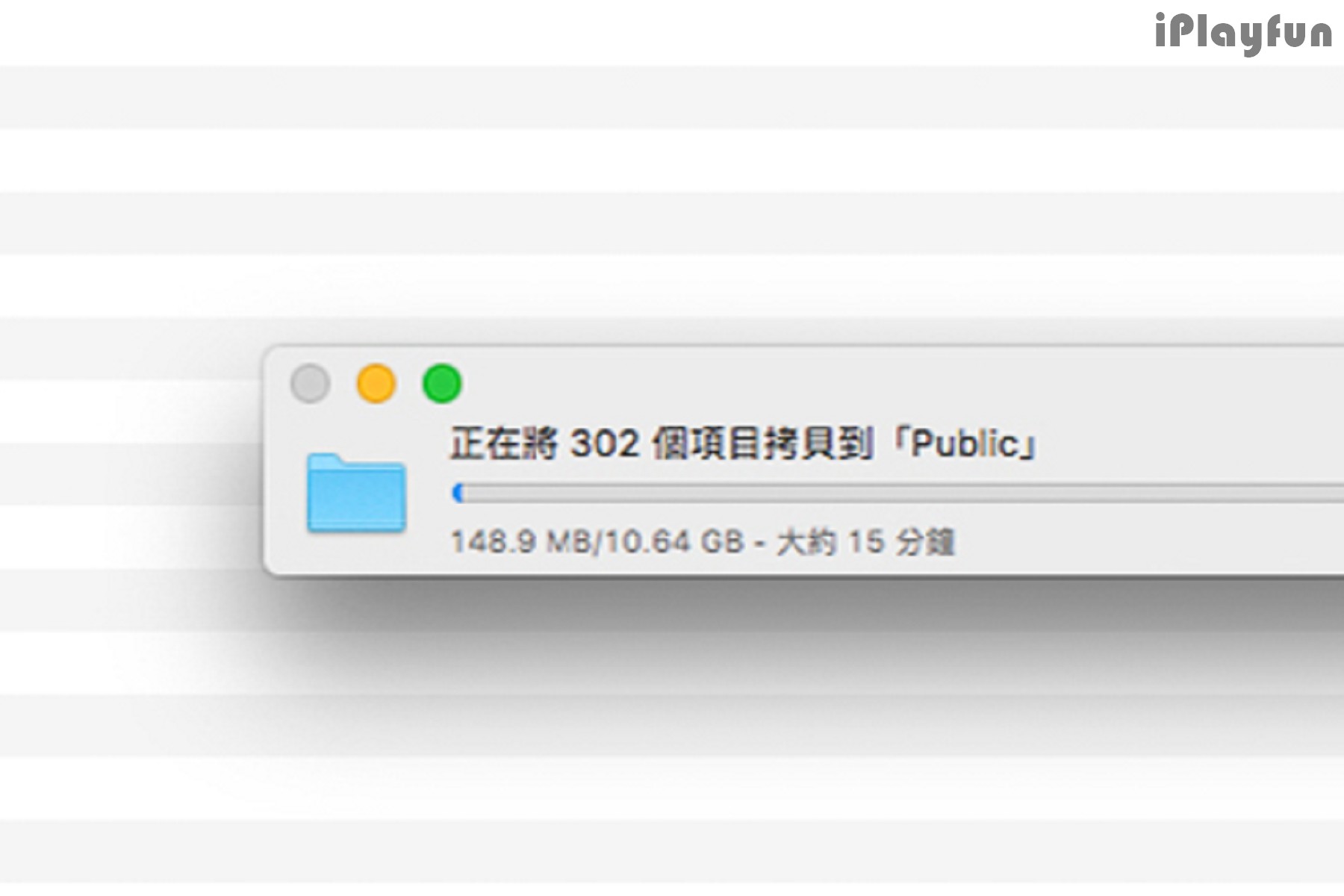

以室內Wi-Fi無線網路環境,傳輸10GB左右的照片檔案至My Cloud Pro PR4100,其中包含RAW與JPEG格式,所需時間約莫15至20分鐘。

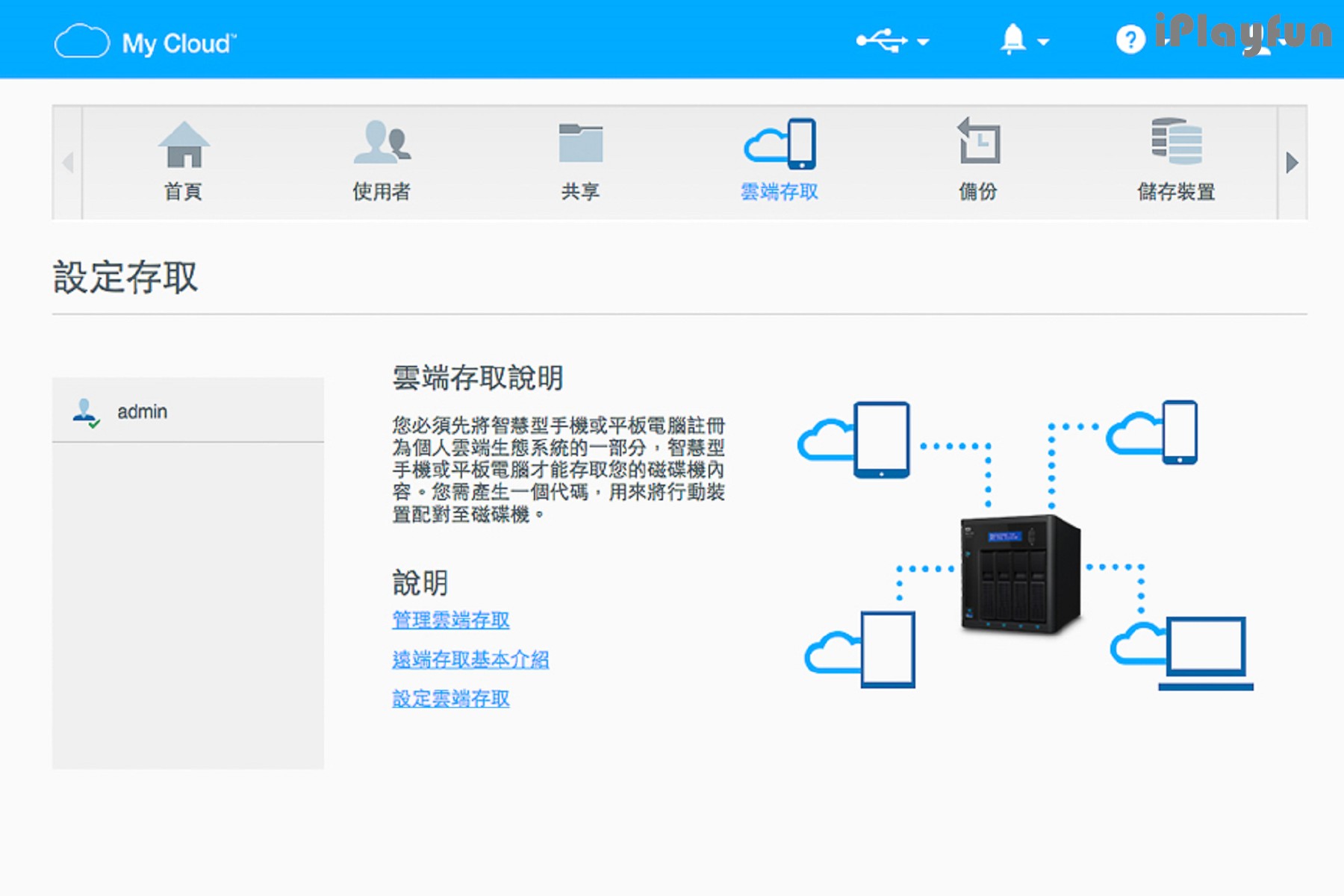

►啟用雲端存取功能(需自行綁定帳號密碼),創造便利的私有雲環境,只要有暢通的網路環境,無論使用平板、筆電或智慧型手機,都能立即存取工作室或家中的My Cloud Pro PR4100檔案資料,同時兼顧機密與安全性。

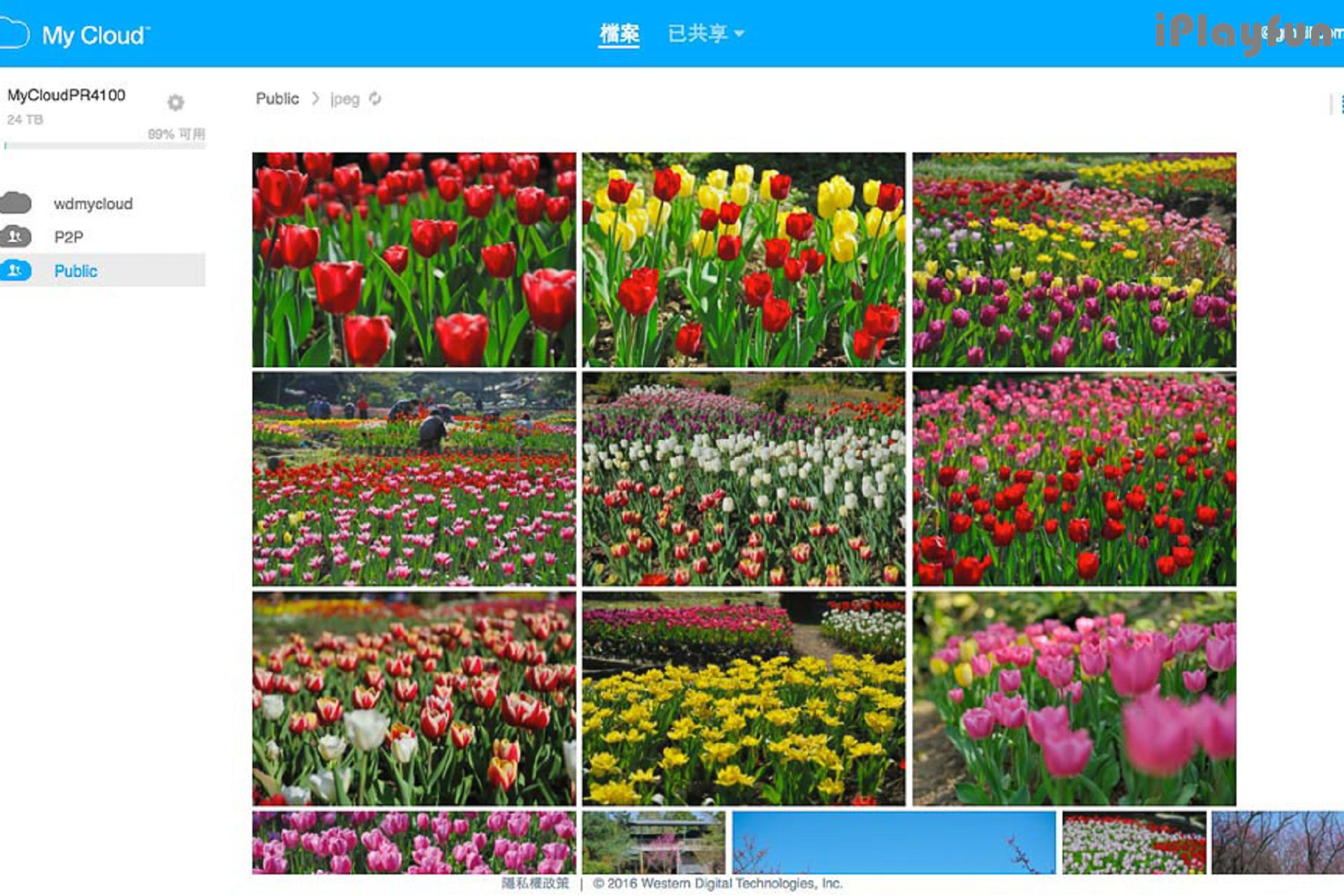

透過網頁版與My Cloud App,無論Windows、Mac OS、iOS還是Android系統,皆可自由存取My Cloud Pro PR4100磁碟中的檔案。

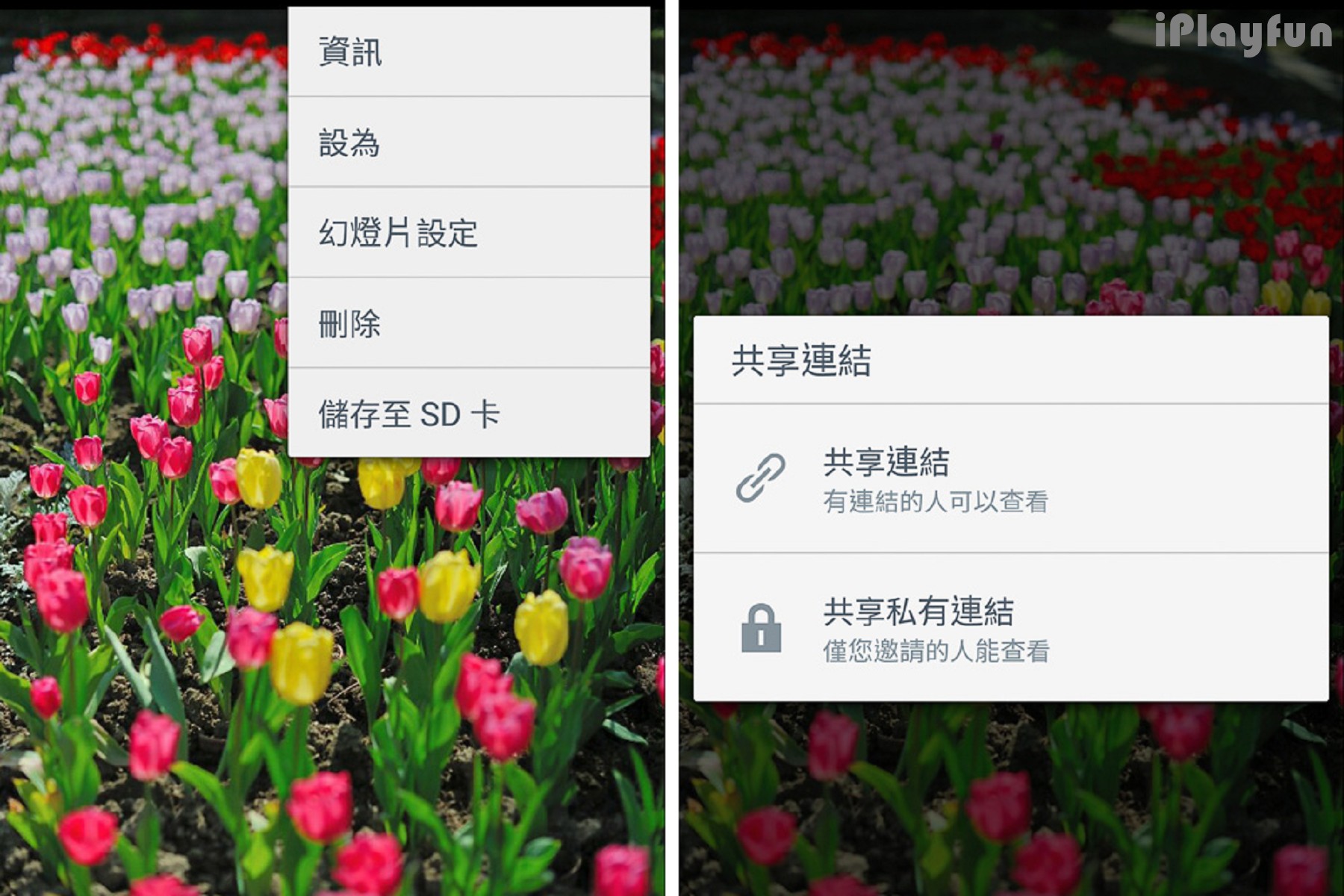

以攝影工作者來說,能隨時存取照片是相當重要的一件事,尤其在面對客戶提案或交件時,最擔心忘記或者少帶成品,有了My Cloud Pro PR4100私有雲連線功能,任何檔案皆可隨時隨地即時下載,甚至還能將連結直接分享給客戶、朋友。

開始使用威騰WD My Cloud Pro PR4100後,以往固定常用的Google雲端硬碟、Dropbox與iCloud,幾乎直接忽略不用了,除了可用容量空間相差甚大以外,也能節省月費、年費的額外支出,最重要的是不再擔心個人帳號密碼遭盜用、破解,且以大約新台幣六萬元的售價,就能輕鬆建立專業級的私有雲環境,非常適合攝影棚、中小企業與個人工作室選用。
